一、概述

随着科学技术的发展，各种非线性和时变性电子装置如逆变器、整流器及开关电源等大规模使用，使得电力系统中谐波成份显著增加。其负面效应日益显现。“谐波污染”已经成为影响电能质量的主要因素之一，因此进行谐波治理也成为现代电力生产发展的迫切需要。

我企业为适应现代电力生产发展的需要，开发了有源滤波装置，其基本原理是产生一个与负载谐波电流具有幅值相同而相位相反的补偿电流，与负载谐波电流相抵消以达到消除谐波的目的。是一种积极的谐波消除方式。有源滤波器效果较无源滤波器有明显的优势和特点。 当系统阻抗和频率发生波动时，有源滤波器不会影响补偿效果。有源滤波器不会产生谐振现象，并能抑制由于外电路的谐振产生的谐波电流。用一台有源滤波装置就可以实现对各次谐波和基波无功功率的补偿。不存在过载问题，即当系统中谐波较大时，有源滤波器仍可运行，无需断开。

（1）谐波的定义：电气量频率为基波整倍数的正弦波分量。

（2）谐波的形成：当正弦波电压施加在非线性负载上时，电流就畸变为非正弦波，非正弦波电流在电网阻抗上产生压降，会使电压波形也变为非正弦波。

（3）谐波的危害：

TRX哈希游戏1）大大增加了电力网中发生谐振可能性，从而造成很高的过电流或过电压而引发事故；

2）增加附加损耗，降低发电、输电及用电设备的效率和设备利用率；

TRX哈希游戏3）使电气设备（如旋转电机、电容器、变压器等）运行情况不正常，加速老化，从而缩短它们的使用寿命；

TRX哈希游戏4）使继电保护、自动装置、计算机系统，以及许多用电设备不正常或者不能正常动作或操作；

5）使测量和计量仪器不能正确指示或计量；

TRX哈希游戏6）干扰通信系统，降低信号的传输质量，破坏信号的正常传递，甚至损坏通信设备。

TRX哈希游戏（4）减少谐波影响的技术措施：

1）增加换流装置的相数或脉动数；

2）加装交流滤波装置；

3）改变谐波源的配置或工作方式；

4）加装静止无功补偿装置；

5）增加系统承受谐波能力；

TRX哈希游戏6）避免电容器对谐波的放大；

TRX哈希游戏7）设备抗谐波干扰能力，改善谐波保护性能；

TRX哈希游戏8）采用有源滤波器等新型抑制谐波的措施。

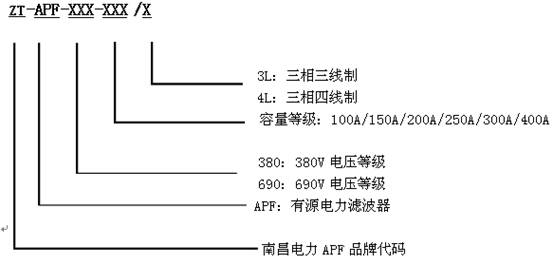

二、产品型号：

三、技术参数：

TRX哈希游戏四、ZT-APF技术特点：

TRX哈希游戏①响应速度快、滤波能力强、运行损耗小；

②能动态实时滤除全部谐波或多种选定的谐波；采用具有自适应能力的领域筛选矢量补偿算法，可对3到25次之间的谐波进行有选择的补偿；同时，可对系统进行无功补偿，功率因素 。

TRX哈希游戏④智能启动系统，一键并网；

⑤ZT-APF创新的采用的“3H”桥结构，可以从硬件和软件上实现三相独立控制补偿，克服了一般的APF不能分相补偿的缺点，能够很好的适合三相不平衡的工况。

⑥3H桥式结构：把系统线电压分解成相电压处理， 输出电流波形平滑，装置损耗低，自适应控制算法，能适应任何系统阻抗的变化。

⑦ZT-APF采用在柜体内区域隔离、强制通风方式，克服传统柜体内敞开通风、效率低、相互干扰严重、散热能耗大的缺陷。
